U ovom poglavlju pokazat ćemo kako se pomoću matričnog računa mogu rješavati električne mreže. Zanimljivo ja da se u tom postupku koriste mnoga svojstva matrica i sustava jednadžbi koja smo opisali u prethodnim poglavljima. Stoga praćenje primjera nije jednostavno i zahtijeva odlično poznavanje prethodnih poglavlja.

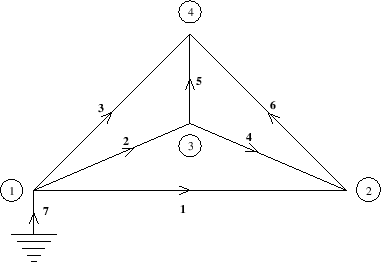

Promotrimo mrežu prikazanu na slici 2.22.1.
Grane mreže su označene s brojevima od do , a čvorovi mreže s brojevima od do . Grana se sastoji od serijskog spoja otpora i naponskog izvora , a kroz granu teče struja (vidi Sliku 2.3). Čvor ima napon (potencijal) . Naš zadatak je izračunati struje ako znamo otpore i naponske izvore .
Za rješavanje mreže koristimo dva zakona:

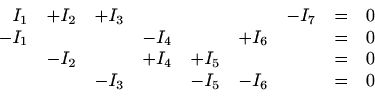

Ako struje koje ulaze u čvor označimo s predznakom , a struje koje izlaze iz čvora s predznakom , tada prvi Kirchoffov zakon primijenjen na čvorove - daje

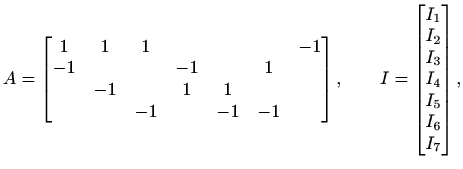

Vidimo da se radi o homogenom sustavu linearnih jednadžbi koji ima četiri jednadžbe i sedam nepoznanica, , ..., . Ako je
tada matrični zapis sustava glasi
Ako -ti vodič ide od čvora prema čvoru , tada Ohmov zakon daje
Dakle, imamo još jedan sustav linearnih jednadžbi koji glasi

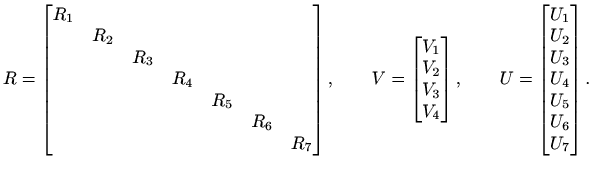

Uz ove oznake gornji sustav možemo zapisati u matričnom obliku kao

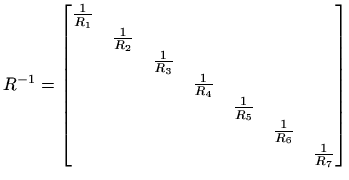

Matrica je dijagonalna, a njeni dijagonalni elementi (otpori) su veći od nule pa je prema tome regularna i vrijedi
Kada jednadžbu (2.11) pomnožimo s matricom s lijeve strane, dobit ćemo novi ekvivalentan sustav
Radi lakšeg snalaženja uvedimo nove oznake,
Uz ove oznake jednadžba (2.13) daje sustav od četiri jednadžbe i četiri nepoznanice
Prema Kronecker-Cappelijevom teoremu sustav (2.15) će imati jedinstveno rješenje ako i samo ako je . Da je taj uvjet zaista ispunjen možemo zaključiti pomoću sljedećeg važnog teorema koji navodimo bez dokaza.
Da bi primijenili teorem 2.11, uočimo da matricu možemo zapisati kao
gdje je , a je dijagonalna matrica čiji su dijagonalni elementi . Kako je i , prva tvrdnja teorema 2.11 daje
odnosno . Druga tvrdnja teorema 2.11 sada povlači pa sustav (2.15) ima jedinstveno rješenje .
Konačno, nakon što smo izračunali napone u čvorovima , struje kroz vodiče lako izračunamo uvrštavanjem u jednadžbu (2.12).

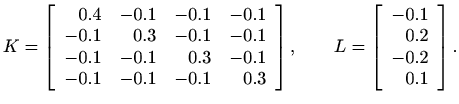

Za kraj, izračunajmo napone u čvorovima i struje u vodičima za električnu mrežu sa slike 2.2 za slučaj kada su otpori svih vodiča jednaki oma, , a u vodičima , i se nalaze naponski izvori od jednog volta, . Uvrštavanje u relaciju (2.14) daje
Rješenje sustava (2.15) daje napone u čvorovima
a uvrštavanje u jednadžbu (2.12) daje struje u vodičima
A=[1 1 1 0 0 0 -1; -1 0 0 -1 0 1 0; 0 -1 0 1 1 0 0; 0 0 -1 0 -1 -1 0] R=diag([10 10 10 10 10 10 10]) U=[1 0 0 1 1 0 0]' R1=inv(R) K=A*R1*A' L=-A*R1*U V=K\L I=R1*(A'*V+U)
U prvom retku programa matrica je zadana po retcima, pri čemu su retci odvojeni znakom ;. U drugom retku programa naredba diag koristi se za kreiranje dijagonalne matrice čiji su dijagonalni elementi jednaki elementima zadanog vektora. U trećem, petom i zadnjem retku znak ' označava transponiranu matricu. U četvrtom retku koristi se naredba inv koja daje inverznu matricu. U sedmom retku znak znači rješavanje sustava.
Izvedite gornji program u Matlabu. Zatim riješite električnu mrežu sa slike 2.2 za neke druge vrijednosti otpora i naponskih izvora . Zadajte neku drugu električnu mrežu i riješite je na isti način. Pri rješavanju zadatka možete koristiti program Octave On-line.
